COMPARATIE TEHNICA
Exemplu comparativ
Desenele prezintă o cărămidă în caroiaj SI-AL în partea de jos a regeneratorului utilizat în prezent, de tip hexagonal, cu o distanță interaxială a canalelor verticale de 45 mm – și, prin urmare, latura hexagonului regulat al rețelei de 90 mm – iar diametrul interior al canalelor verticale variază în înălțime între 30 mm în partea de jos și 27 mm în partea de sus (în medie 28,5). În funcționare, aria de transfer termic pe metru cub de structură este de aproximativ 51 mp/m3, indiferent de înălțimea cărămizii în caroiaj. În partea dreaptă avem o cărămidă în caroiaj similară corespunzătoare, realizată conform brevetului. Înălțimea celor două cărămizi în caroiaj este identică și stabilită la 60 mm pentru a ilustra importanța acestei valori în cazul cărămizii în caroiaj noi (este invers proporțională cu numărul de canale orizontale posibile pe unitatea de volum a structurii).
Datele de volume și suprafețe sunt prezentate în tabelul comparativ și se bazează pe cifrele furnizate prin realizarea computerizată în „3D” a desenelor. Trebuie menționat că valorile de fabricație diferă de cele din exploatare din cauza dilatărilor materialului refractar, astfel încât cifrele exacte aparțin desenelor de fabricație.

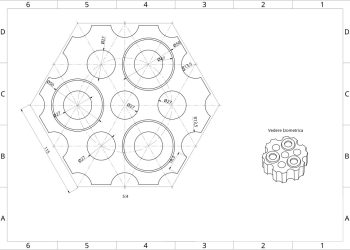

Vedere de sus a cărămizii clasice

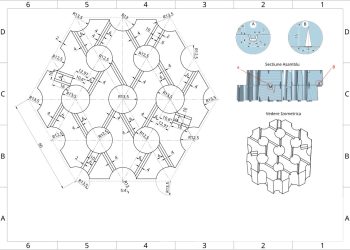

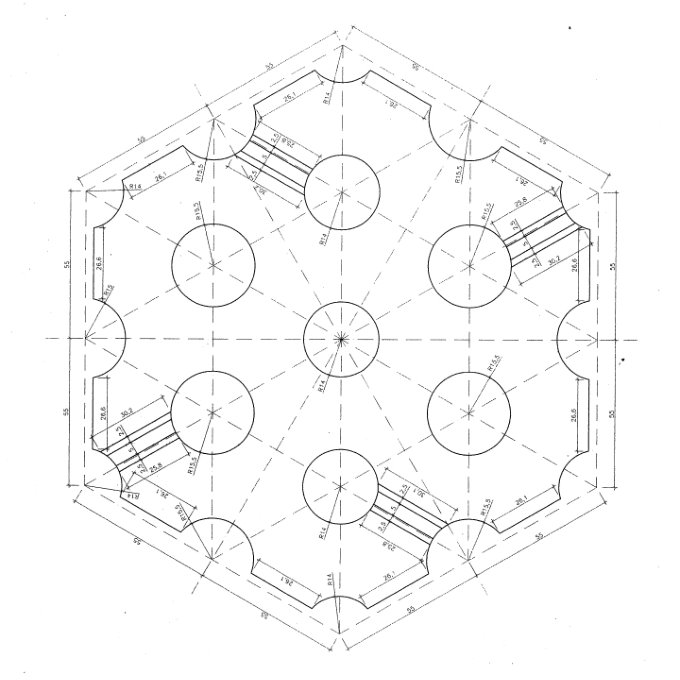

Vedere de sus a cărămizii noi

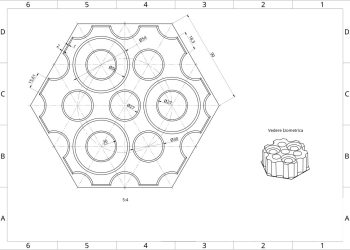

Vedere de jos a cărămizii clasice

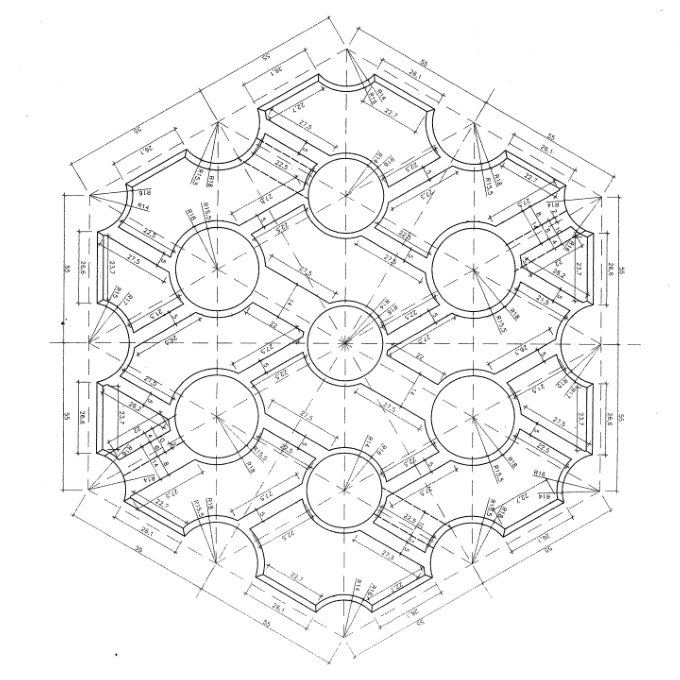

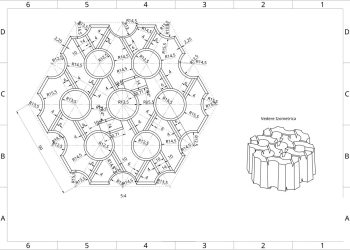

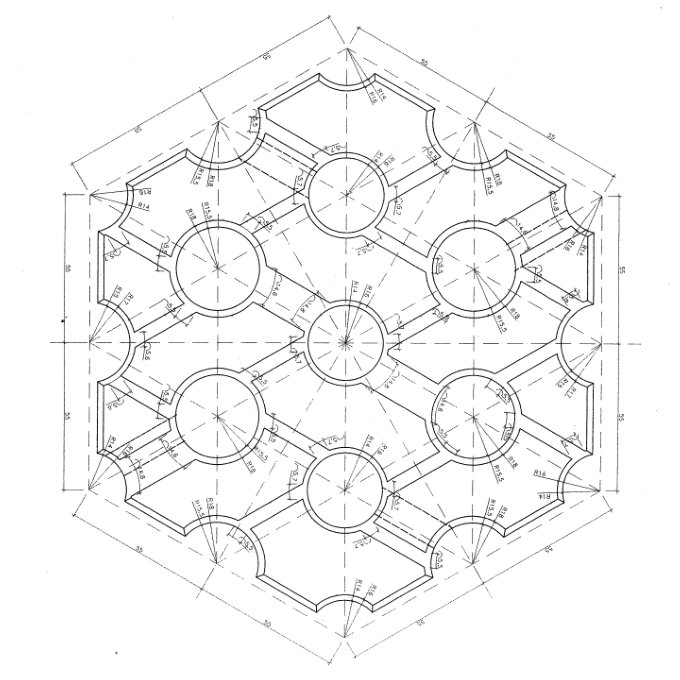

Vedere de jos a cărămizii noi

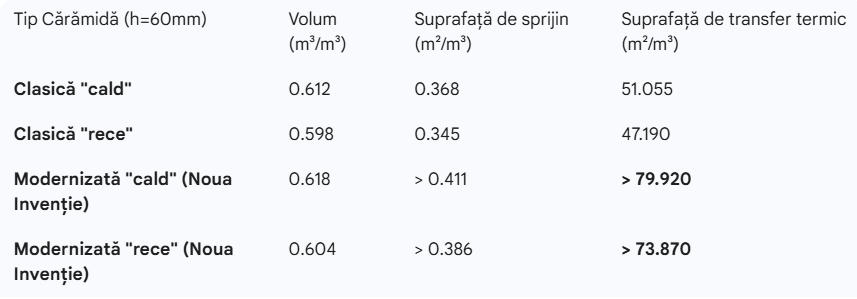

Tabel comparativ - exemplu de cărămidă în carouri conform brevetului
– dimensiuni la fabricație conform desenelor –
Nota:

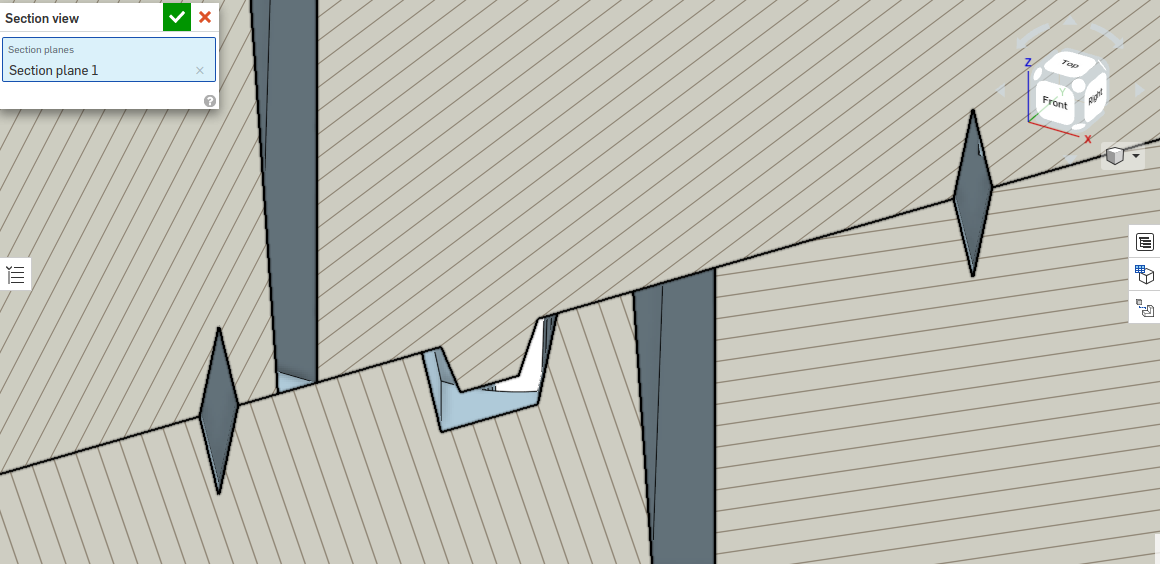

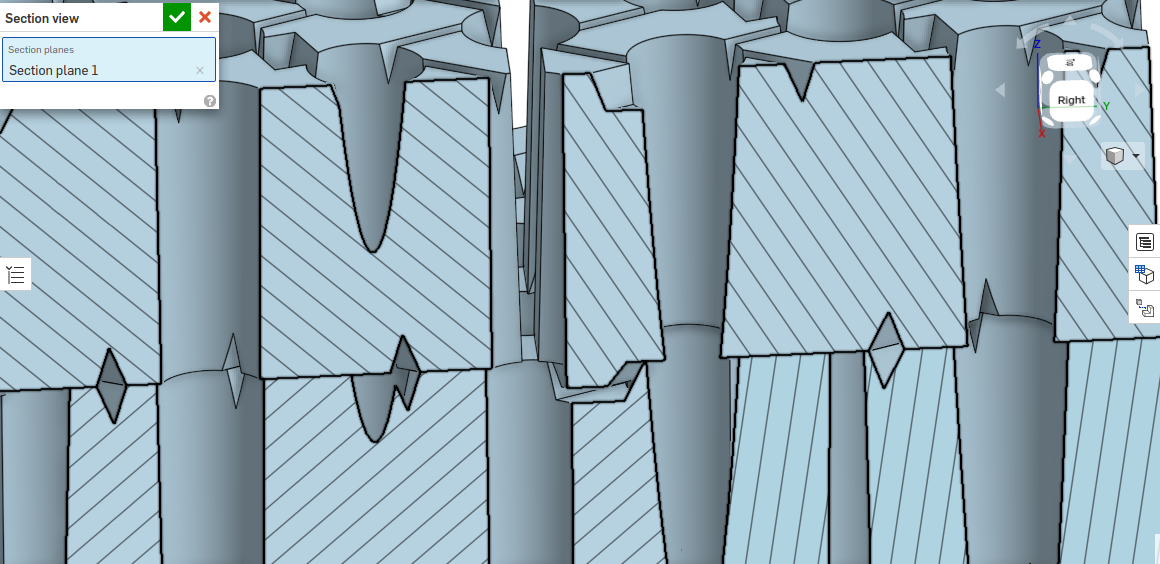

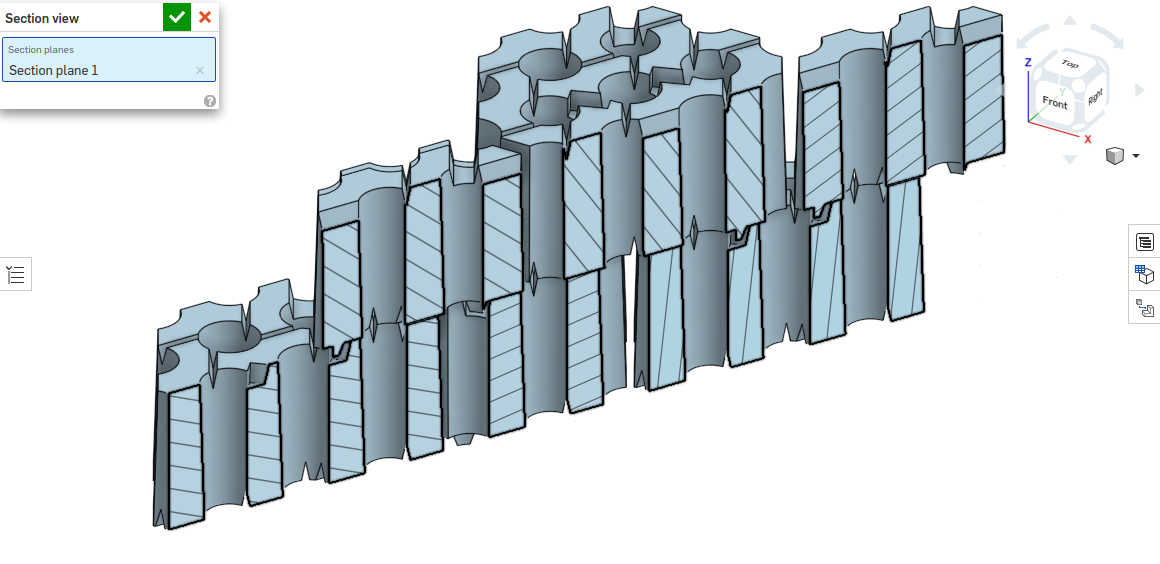

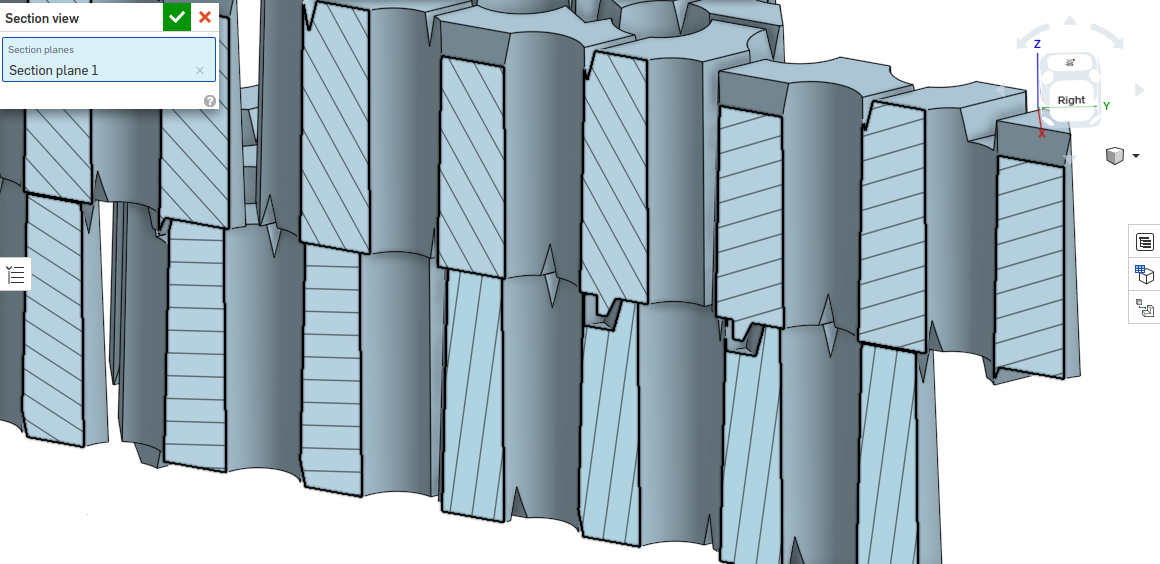

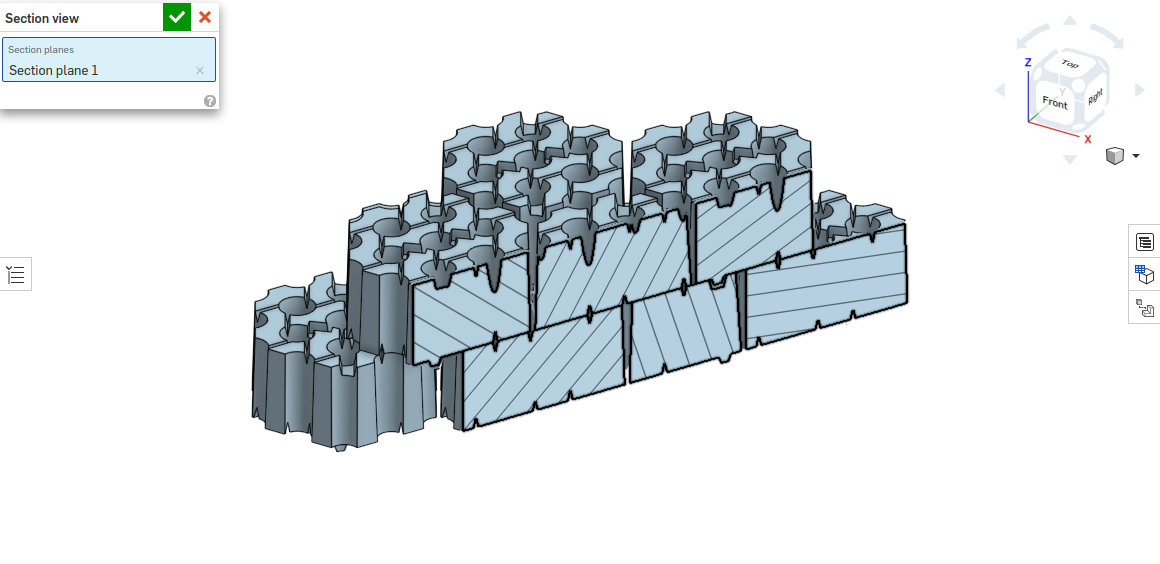

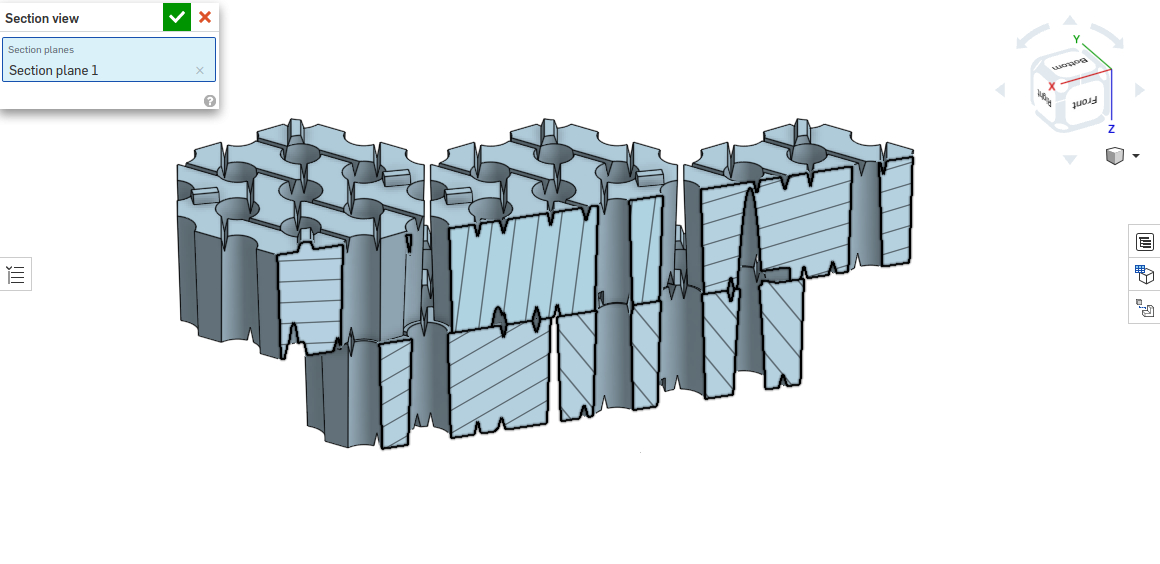

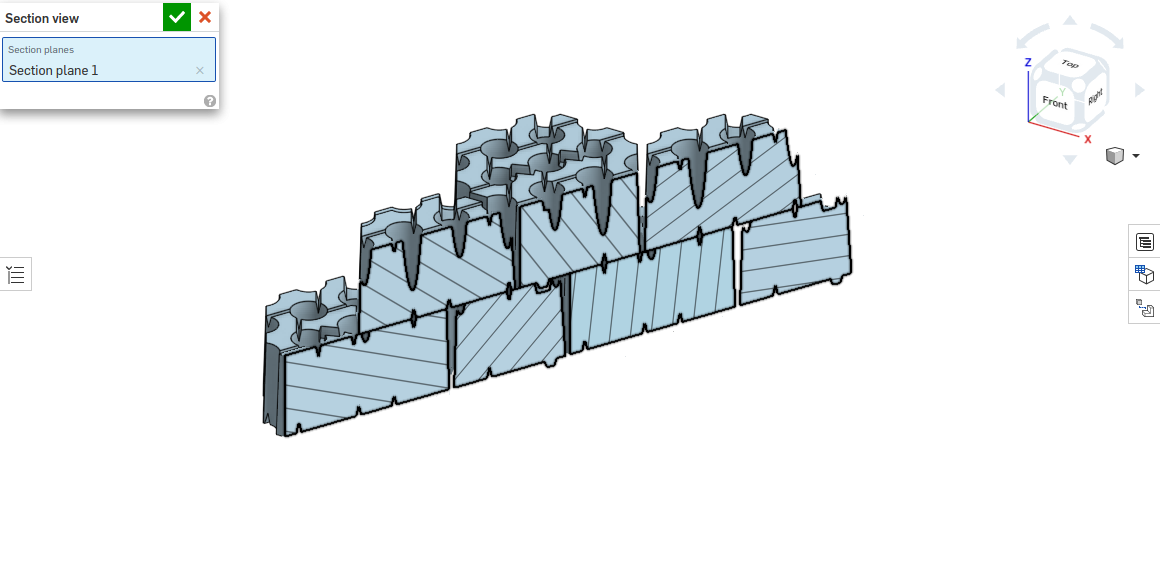

Împreună cu desenele cărămizilor în carouri sunt prezentate și vederi ale acestora și ale structurii în versiunea 3D, realizate în noua soluție tehnică.
Pentru a minimiza posibilele creșteri de presiune în circulația verticală a gazelor, s-a folosit o modificare foarte mică a porozității noii structuri față de cea actuală în această direcție (sub 5%). Îmbinările noii cărămizi în carouri din structură sunt de tipul „1 peste 4 și 4 peste 1” și sunt orientate radial spre centrul cărămizilor în carouri pentru a nu genera probleme datorate dilatării.
Datorită diferențelor de suprafață ale secțiunilor orizontale ale canalelor verticale cu care se unesc canalele orizontale interne, debitul de gaz prin canalele orizontale va fi mai mare decât cel al circulației verticale principale, iar datorită secțiunilor mici ale acestor canale orizontale, gazul de curgere va avea un regim laminar și nu turbulent ca în cazul circulației verticale.
La montarea cărămizilor în caroiaj, majoritatea canalelor orizontale ale feței superioare se suprapun cu canalele orizontale ale feței inferioare din rândul următor, ceea ce face ca suprafața de sprijin să fie maximă. În funcționare, din cauza dilatării, această suprapunere scade. Tabelul prezintă valoarea extremă (ipotetică) în care decalajul este total. Această situație este în avantajul suprafeței de transfer termic, care va avea în realitate, în timpul funcționării, o valoare mai mare decât cea prezentată în tabel, corespunzătoare situației ipotetice.
Se observă că problemele de fabricație ale noului tip de cărămizi în carouri față de cele existente nu sunt importante, deoarece realizarea acestor canale orizontale pe suprafețele cărămizilor în carouri se obține ușor prin profilarea unor nervuri triunghiulare pe plăcile de presare ale matrițelor. Este de înțeles că muchiile ascuțite vor trebui înlocuite cu îmbinări curbate și raze adecvate.

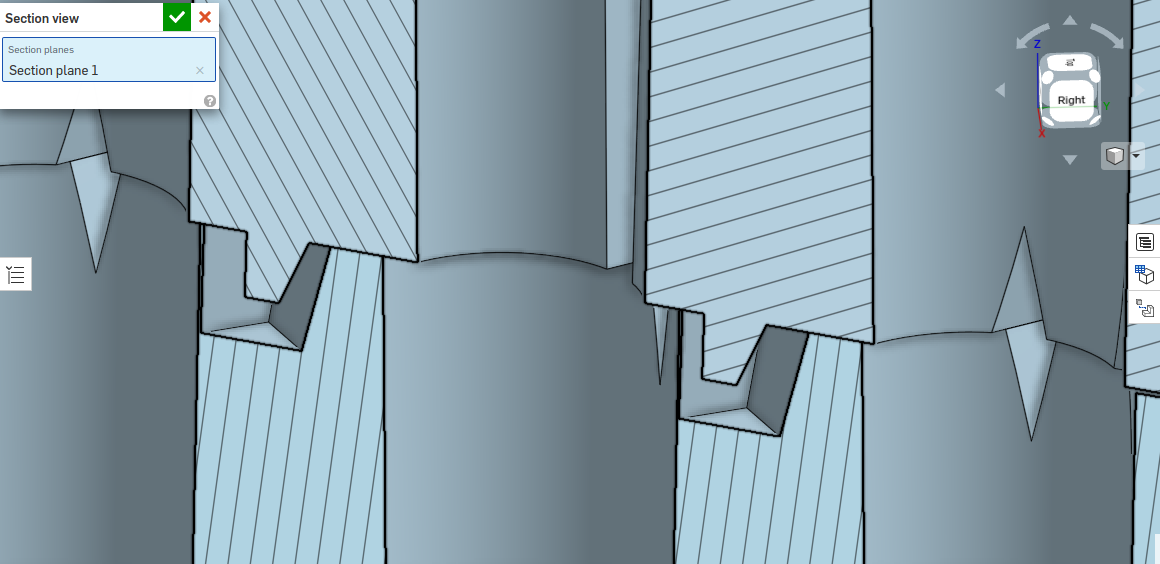

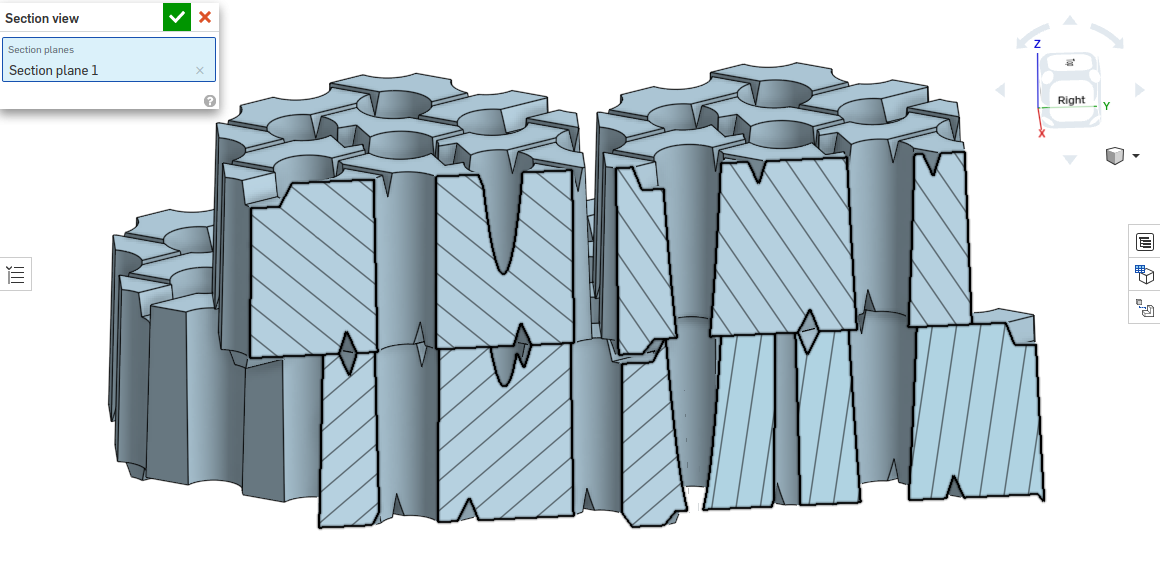

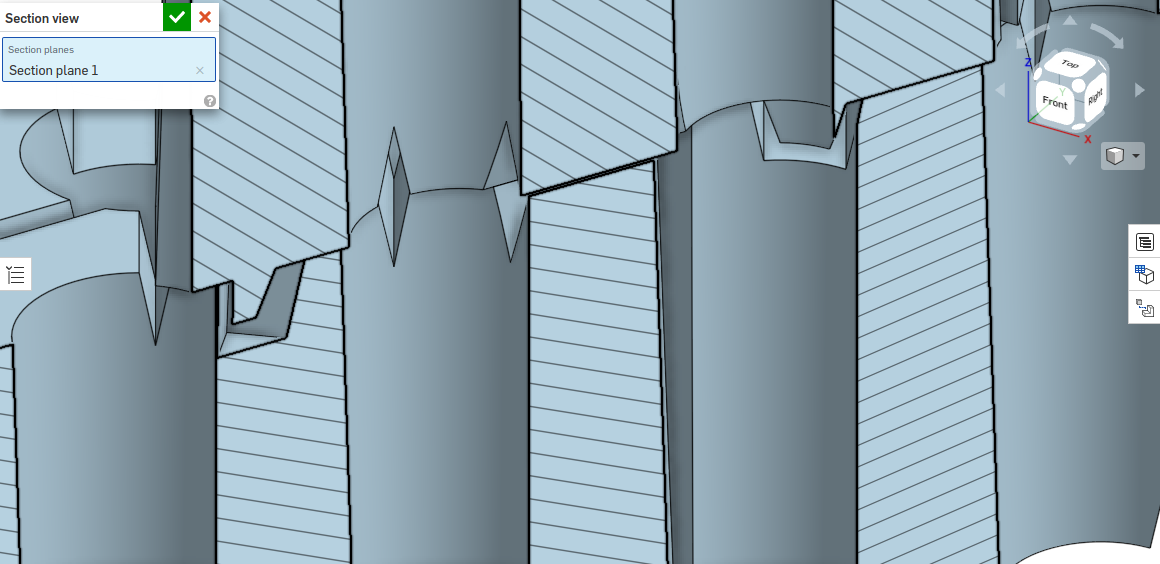

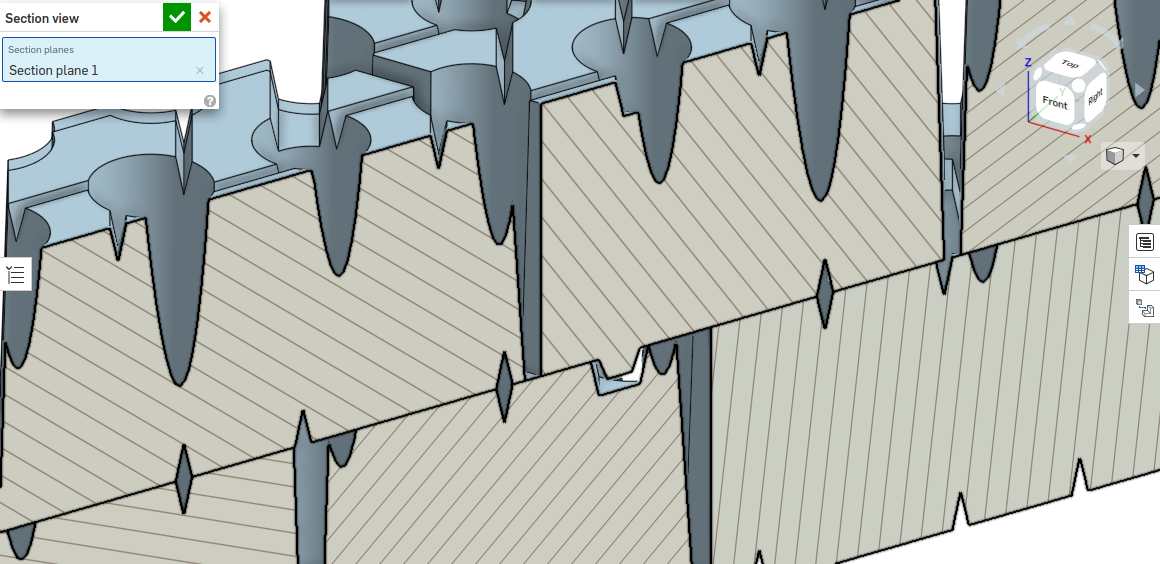

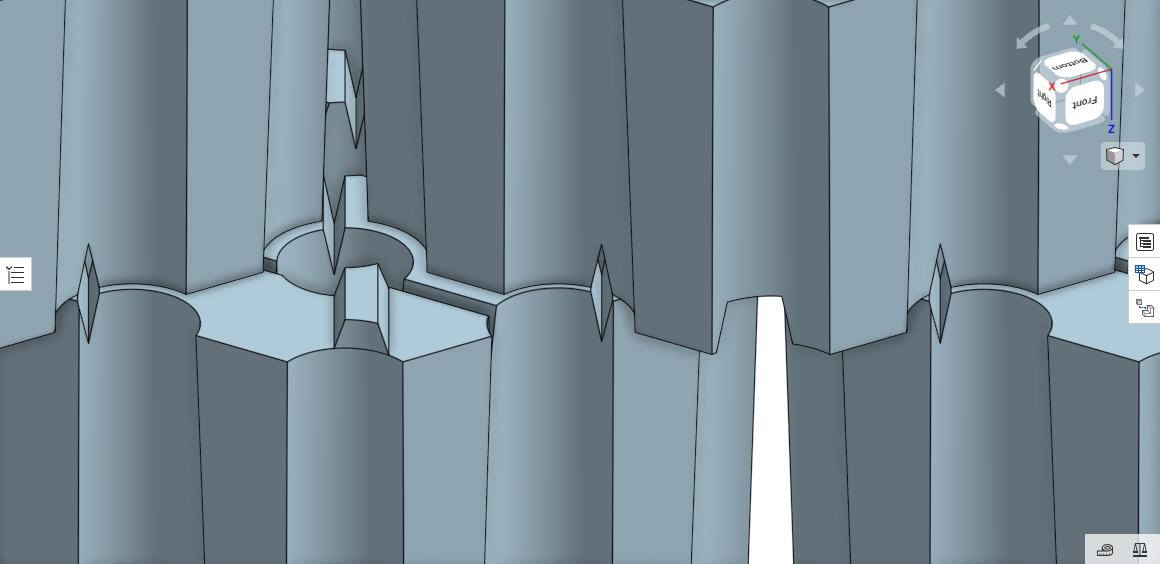

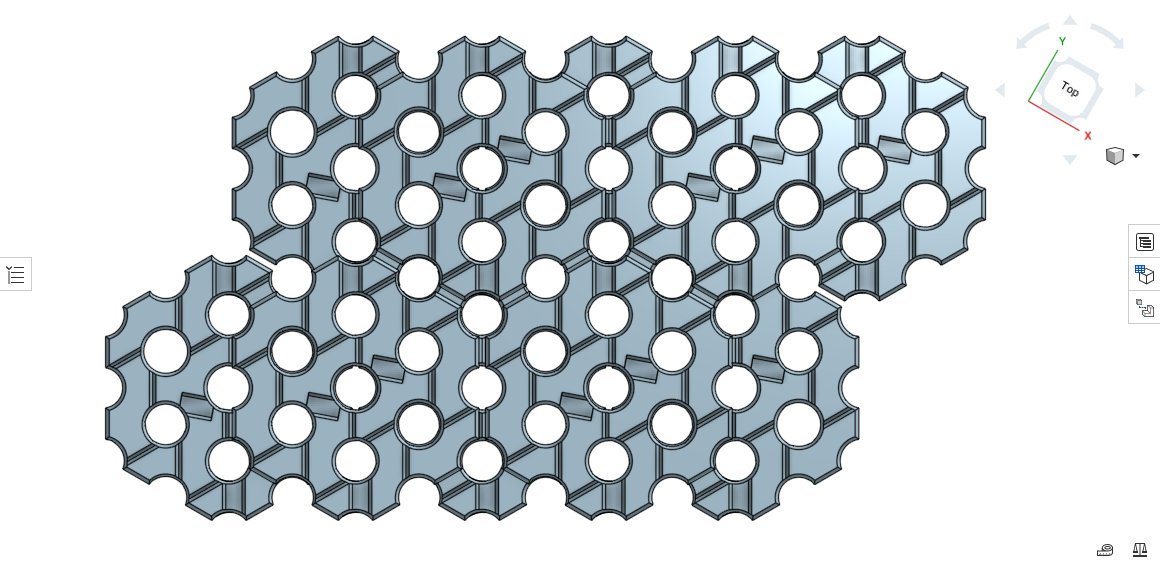

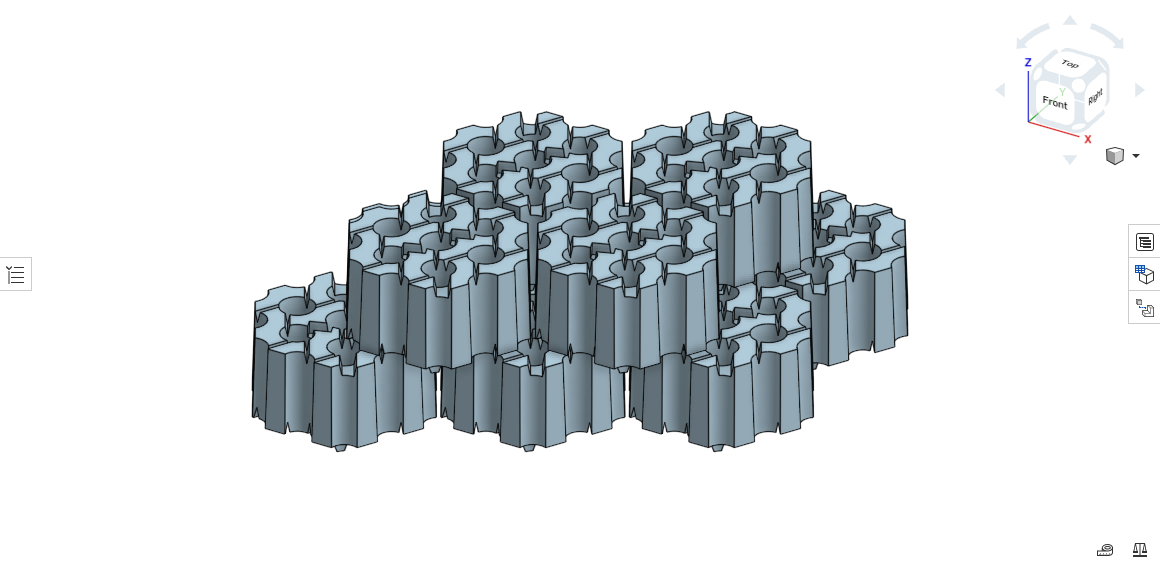

Ansamblu de cărămizi în carouri - structură nouă
Un alt exemplu

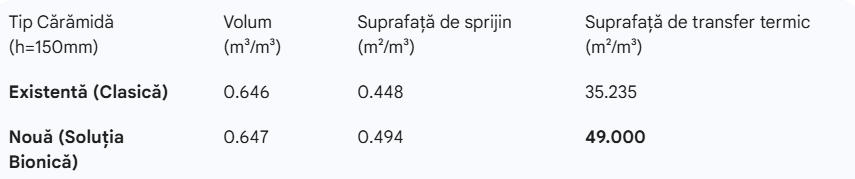

Tabel comparativ – exemplu de cărămidă în carouri conform brevetului
– dimensiuni la fabricație conform desenelor –

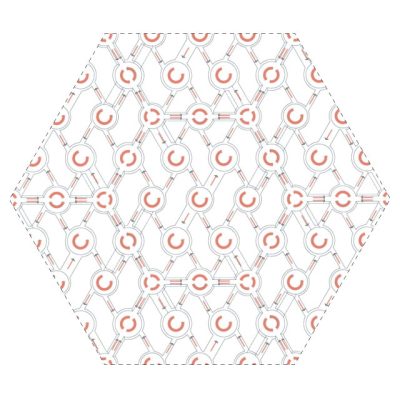

Circulația orizontală și turbulența

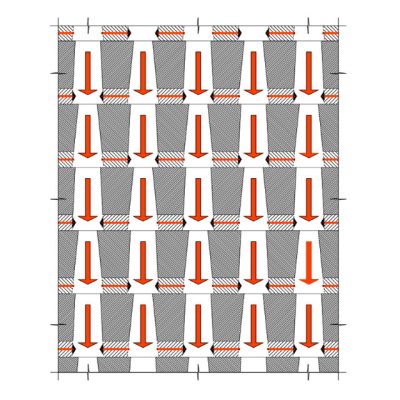

Circulație orizontală și verticală
Nota:
Exemplul prezintă un tip de cărămidă de silice în carouri în partea superioară a regeneratorului, la care distanța interaxială dintre canalele verticale este de 55 mm, înălțimea cărămizii în carouri este de 150 mm, iar diametrul mediu al acestora este de 32 mm. Canalele orizontale din noul model sunt prezente doar pe fața inferioară a cărămizii în carouri. Dimensiunile și calculele au fost efectuate pe cărămida în carouri încă din etapa de fabricație.
Sunt prezentate, de asemenea, două figuri schematice ale apariției vârtejurilor orizontale pe care canalele orizontale le provoacă în curgerea verticală a canalelor verticale principale, precum și direcția alternativă în care gazele intră și ies orizontal dintr-un rând în altul în structura canalelor verticale. Acest lucru se întâmplă deoarece aceste canale sunt alcătuite în înălțime din goluri de dimensiuni alternativ diferite.

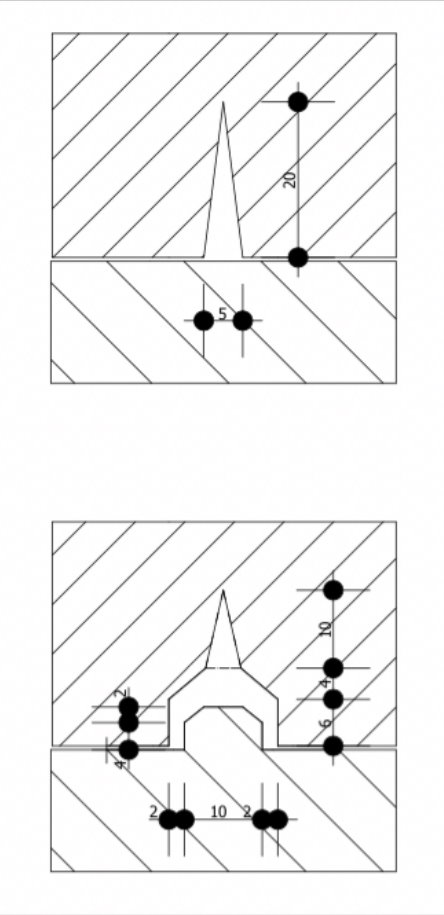

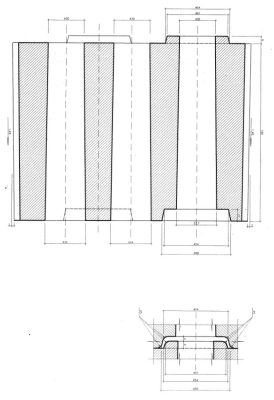

Secțiune verticală din cărămidă clasică veche în carouri
Cărămidă nouă în carouri
